데이터시트: Fiber OneShot™ PRO 싱글모드, Fiber QuickMap™ 멀티모드 광케이블 거리 및 오류 로케이터

데이터시트: Fiber OneShot™ PRO 싱글모드 광케이블 거리 및 오류 찾기 제품. Fiber QuickMap™ 멀티모드 광케이블 거리 및 오류 찾기 제품

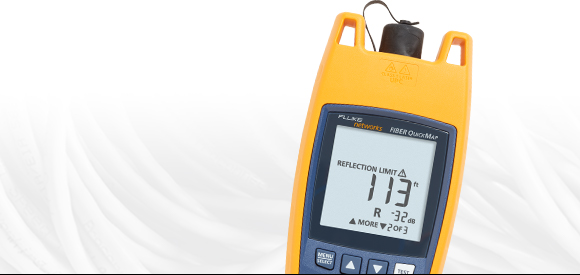

Fiber OneShot™ PRO와 Fiber QuickMap™은 길이를 측정하며 싱글모드(Fiber OneShot PRO)와 멀티모드(Fiber QuickMap) 광케이블에서 손실이 큰 이벤트를 식별합니다. OTDR처럼 레이저가 광케이블을 통해 빛 펄스를 보내고 손실이 큰 연결과 스플라이스 및 광케이블 종단에서 반사된 빛의 강도와 시간을 측정합니다.

이 두 제품은 사용법이 매우 간단합니다.

  1. 장치를 켭니다.
  2. 광케이블을 장치의 SC 커넥터에 연결합니다(LC, FC 및 ST의 경우 옵션 품목 어댑터 사용 가능). 먼저 커넥터 종단면을 청소해야 한다는 것을 기억하십시오.
  3. “Test”를 누릅니다.
  4. 약 5-6초 후 장치는 검출된 첫 번째 인시던트의 손실과 거리를 표시합니다. 추가 인시던트는 위 또는 아래 방향 버튼을 눌러서 확인할 수 있습니다. 장치는 테스트 시작 전에 광케이블이 활성 상태인지를 자동으로 확인합니다.

사용자가 선택할 수 있는 손실 및 반사율 임계값 초과

인시던트까지 거리 표시됨.
이 경우, 4개 중 4번째

모든 인시던트
스크롤

손실 측정

Visual Fault Locator(VFL)의 범위를 넘어서는 고장을 찾습니다

VFL는 잘못된 연결과 파손 부분에 불이 켜지는 방식으로 패치 패널 부근의 광케이블이 노출된 길이에 대해 적합하게 작동합니다. 케이블 길이가 수 미터 이상 되는 경우, 케이블이 보이지 않거나 접근할 수 없는 경우 또는 레이저 광선이 재킷을 통과할 수 없는 경우에는 그다지 유용하지 않습니다.

광 시간영역 반사측정기(OTDR)는 VFL 도달 범위를 넘는 전체 케이블의 길이를 따라 그래픽 데이터와 분석을 제공하지만 비용이 고가이고 조작에 더 많은 시간과 기술이 필요할 수 있습니다.

Fiber OneShot PRO와 Fiber QuickMap은 VFL과 OTDR 사이의 간격을 채웁니다. 이 모델들은 VFL의 단순성을 가진 것이 특징이며, 높은 손실, 파손 및 광케이블 종단에 대한 거리 및 전력 정보를 제공합니다. 또한 실시간으로도 광케이블을 식별합니다.

  VisiFault Fiber OneShot PRO OptiFiber Pro
기능 일반적인
VFL
광케이블 OneShot PRO
Fiber QuickMap
일반적인
OTDR
고 손실 영역에 불을 켬
1버튼 작업
긴 범위
실시간 광선로 탐지
숫자로 거리 표시
숫자로 반사율 손실(dB) 표시
추적 경로의 그래픽 표시
추적 경로 분석
전력 미터 옵션
데이터 보관
PC 또는 클라우드로 데이터 전송
비용 낮음 낮음-중간 높음

응용 분야:

  1. 고 손실 스플라이스 측정 및 찾기
  2. 고 손실 연결 부분과 파손 측정 및 찾기
  3. 광케이블 종단 찾기
  4. 더럽거나 잘못된 연결로 부터의 반사로 인해 유발되는 높은 비트 오류율의 잠재적인 출처 찾기
  5. 테스트 시작 전에 실시간 광 신호 검출
기능 Fiber OneShot PRO Fiber QuickMap
광케이블 유형 싱글모드 멀티모드
광케이블 길이 9/125 µm 50/125 µm 및 62.5/125 µm
출력 파장 1550 nm. 표준 PON
파장과 호환: 1310,
1490, 1550 및 1625 nm
850nm
범위 최대 23,000미터 / 15마일 최대 1,500미터 / 4,921피트

Fiber OneShot PRO와 Fiber QuickMap 모두에 공통인 기능

  • 빠른 설정. 광케이블을 연결하고 테스트 버튼을 누릅니다. 긴 설정이 필요 없음
  • 문제를 신속하게 찾음. 6초의 테스트 시간 — 더 이상 몇 시간을 낭비하는 블라인드 문제 해결은 필요 없음
  • 대형 디스플레이에 주요 정보 표시. db 단위의 전력 손실 및 미터 또는 피트 단위의 거리
  • 손실 및 반사율 제한값 설정
  • 굴절율(IOR) 변경으로 광케이블 길이 정확도 개선
  • 어두운 곳에서 볼 수 있음. 백라이트 디스플레이가 자동으로 꺼짐
  • 탈착 가능 SC 어댑터로 청소가 용이
  • 옵션 품목인 LC, ST 및 FT 상호 교환 가능 어댑터 사용 가능
  • 긴 배터리 수명, 2개의 AA 알카라인 배터리로 1,500회 테스트(통상) 가능
  • 튼튼한 구성. 1미터 높이에서 진동 및 낙하 테스트

Fiber OneShot PRO와 Fiber QuickMap 사용 시기와 사용처

Fiber OneShot PRO는 싱글모드 광케이블(아래)의 상태를 신속하게 깊이있게 파악할 수 있습니다. Fiber QuickMap은 작동법이 동일하지만, 최대 1,500미터 / 4,921피트까지 멀티모드 광케이블에 사용됩니다.

광케이블의 결과 손실(RL)은 2.6dB입니다.

수신 측 광케이블은 길이 측정값에 130m를 더합니다.

링크의 종단. 링크 길이(론치 광케이블 제외)는 8463m입니다.

깜박임

2450m 거리의 광케이블에 있는 불량 스플라이스가 -45dB(기본 제한값)보다 큰 반사율 인시던트를 유발했습니다.

손실 측정을 보려면,
을(를) 누릅니다

첫 번째 연결의 반사율은 -52dB입니다. 론치 광케이블의 길이는 130m입니다.

인시던트 0은/는 문제 해결사까지 연결입니다.

나사 탈착식 상호 교환 가능 SC 어댑터. 구형 모델에는 직사각형 모양의 래칭 스타일 어댑터가 있습니다.

Fiber OneShot™ PRO의 사양


출력 파장 1550nm ± 20 nm (25° C)
광선로 유형 테스트됨 9/125 µm, 싱글 모드
최대 거리 75,459피트 또는 23,000미터
반사 인시던트 검출1a -45dB 기본 임계값(사용자 선택 가능: -24dB ~ -62dB, 1dB씩 증분)
최대 반사율 측정 -24dB
실시간 광선로 탐지 신호가 1,250nm ~ 1,625nm의 광학 신호를 검출하고 신호가 있는 경우 활성 회선(ACTIVE LINE)을 표시합니다. 첫 번째 탐지 후3초마다 신호를 찾습니다. +7dB의 최대 입력 전압.

Fiber QuickMap™의 사양


출력 파장 850nm ± 10nm
광선로 유형 테스트됨 50/125µm 또는 62.5/125µm 멀티모드
최대 거리 1500미터 또는 4921피트
반사 인시던트 검출1b -35dB 기본 임계값(사용자 선택 가능: -20dB ~ -45dB, 5dB씩 증분)
최대 반사율 측정 -20dB
실시간 광선로 탐지 신호가 600nm ~ 1,050nm의 광학 신호를 탐지하고 신호가 있는 경우 활성 회선(ACTIVE LINE)을 표시합니다. 첫 번째 탐지 후3초마다 신호를 찾습니다. +7dB의 최대 입력 전압.
손실된 입사 탐지2 0.70dB의 기본 임계값(0.5dB ~ 6.1dB 범위에서 0.2dB씩 사용자가 구성 가능)
반사율 정확도3 ± 4dB
역학 범위 11dB

두 제품의 공통 사양


크기 17.5cm H, 7.8cm W, 3.8cm D, 0.35kg(배터리 포함)
배터리를 장착한 상태의 작동 온도 0ºC - 50ºC
비작동 온도 -20ºC ~ 60ºC
작동 상대 습도(비응축) 95%(10ºC ~ 35ºC), 75%(35ºC ~ 40ºC), 10ºC 이하 비통제
진동 무작위, 5Hz ~ 500Hz, MIL-PRF-28800F 클래스 2
충격 1미터 낙하 테스트
고도 9,842피트/3,000미터
EMC EN 61326-1:2004
배터리 유형 2 AA 알칼리성 배터리(배터리 충전기 없음)
배터리 수명 1,500번의 테스트(일반적인 횟수) 초과
레이저 안전 및 분류 등급 1 CDRH는 EN 60825-2 준수
LCD 유형 후광 흑백(세그먼트)
굴절률 범위 1.45 - 1.5(출하 시 기본값은 1.468)
자동 켜짐/꺼짐 아무 키도 누르지 않으면 5분 후에 자동으로 끕니다. 먼저 후광이 꺼집니다.
출하 시 캘리브레이션 간격 없음
표시되는 입사 광선의 최대 수 9
테스트 속도 보통 6초의 테스트 시간
커넥터 제거/청소 가능한 SC 어댑터, UPC
손실 임계값 설정 1.5dB의 기본 경고 임계값(0.5dB ~ 6.1dB 범위에서 0.1dB씩 사용자가 구성 가능)
거리 정확도 반사 인시던트의 경우 ± (1m + 0.1% x 길이)4 비반사 인시던트의 경우 ± (3m + 0.1% x 길이)4
격벽 품질 광케이블이 연결되어 있지 않거나 커넥터가 오염된 경우 문제 해결사는 0m 또는 0ft를 표시합니다.
인증 및 규정 준수  관련 유럽 연합 명령 준수
 관련 오스트레일리아 표준 준수
 캐나다 표준 협회 CSA C22.2 No. 61010.1.04에 등록
 FCC Rules, Part A, Class A 준수
 RoHs

1a. 반사율이 -62dB보다 큰 인시던트의 위치를 검출합니다. 격벽 반사율이 35dB 이하인 경우, 격벽 커넥터 이후의 2m 이상의 인시더트를 검출합니다. 인시던트 반사율이 35dB 이하인 경우, 인시던트 이후 3m 이상의 인시던트를 검출합니다.

1b. 반사율이 -55dB보다 큰 인시던트의 위치를 찾아 표시합니다. 인시던트 반사율이 있을 때 인시던트 이후 격벽 반사율이 3m인 경우, 격벽 커넥터 이후 1m 이상인 인시던트를 검출합니다.

2. 격벽 반사율이 -35dB 이하이고 이전 인시던트의 반사율이 -35dB 이하인 경우, 격벽 커넥터 또는 이전 인시던트 이후 10m 이상인 인시던트를 검출합니다. 인시던트 이전의 최대 링크 손실은 보정된 -14dB 참고를 사용하여

3. 850nm에서의 후방 산란 계수 -63dB과 함께 -7dB입니다.

4. ± 사용자 구성 가능한 굴절률 지수(IOR) 오류 ± 인시던트 위치 오류.

Fiber OneShot™ PRO 주문 정보

모델 설명
FOS-S Fiber OneShot™ PRO. 싱글모드 광케이블 고장 찾기 장치, 나사 탈착식 교환 가능 SC 어댑터, 4개 언어로 된 빠른 참고 가이드(온라인으로 9개 언어로 된 매뉴얼 제공), 안전 지침 매뉴얼 및 배터리를 포함합니다.
FOS-100-S Fiber OneShot™ PRO-Kit. 싱글모드 광케이블 고장 찾기 장치, 나사 탈착식 교환 가능 SC 어댑터, UPC-UPC 2미터 패치 코드, 휴대용 케이스, 4개 언어로 된 빠른 참고 가이드(온라인으로 9개 언어로 된 매뉴얼 제공), 안전 지침 매뉴얼 및 배터리를 포함합니다.
FOS-100-S-VFL Fiber OneShot™ PRO-Kit(VisiFault 포함). FOS-100-S에 포함되는 모든 품목에 VisiFault Visual Fault Locator(2.5mm 범용 어댑터 포함)를 추가로 포함합니다.
FOS-SFP-PM Fiber OneShot™ PRO-SC-Kit(SimpliFiber Pro 포함)는 FOS-100-S의 모든 품목에 SimpliFiber Pro 광학 전력 미터와 SC 어댑터를 추가로 포함합니다.

Fiber QuickMap™ 주문 정보

모델 설명
FQM-M Fiber QuickMap™. 멀티모드 광케이블 고장 찾기 장치, 나사 탈착식 교환 가능 SC 어댑터, 4개 언어로 된 빠른 참고 가이드(온라인으로 9개 언어로 된 매뉴얼 제공), 안전 지침 매뉴얼 및 배터리를 포함합니다.
FQM-100-M Fiber QuickMap™ Kit는 멀티모드 광케이블 고장 찾기 장치, 나사 탈착식 교환 가능 SC 어댑터, UPC-UPC 2미터 패치 코드, 휴대용 케이스, 4개 언어로 된 빠른 참고 가이드(온라인으로 9개 언어로 된 매뉴얼 제공), 안전 지침 매뉴얼 및 배터리를 포함합니다.
FQM-100-M-VFL Fiber QuickMap™ Kit(VisiFault 포함). FQM-100-M의 모든 품목에 VisiFault Visual Fault Locator(2.5mm 범용 어댑터 포함)가 추가로 포함합니다.
FQM-SFP-M Fiber QuickMap™ Kit(SimpliFiber Pro 포함)는 FOS-100-M의 모든 품목에 SimpliFiber Pro 광학 전력 미터와 SC 어댑터를 추가로 포함합니다.

싱글모드 Fiber OneShot PRO™용 부속품

모델 설명
SRC-9-SCSC SC 종단 처리된 광케이블 테스트용 싱글모드 테스트 참고 코드(2m)(SC/SC)
SRC-9-SCSCAPC SC APC 종단 처리된 광케이블 테스트용 싱글모드 테스트 참고 코드(2m)(SC/SCAPC)
SRC-9-SCLCAPC LCAPC 종단 처리된 광케이블 테스트용 싱글모드 테스트 참고 코드(2m)(SC/LCAPC)
SMC-9-SCLC 싱글모드 론치 케이블 9μm SC/LC

직사각형 광 포트가 있는 구형 미터용 LC 어댑터. SMC-9-SCLC SC 론치 케이블을 사용하십시오.

멀티모드 Fiber QuickMap™용 부속품

모델 설명
MRC-50-SCSC 50µm SC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(SC/SC)
MRC-50-LCLC 50μm LC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(LC/LC)
MRC-50-FCFC 50μm FC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(FC/FC)
MRC-50-STST 50μm ST 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(ST/ST)
MRC-625-SCSC 62.5µm SC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(SC/SC)
MRC-625-LCLC 62.5μm LC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(LC/LC)
MRC-625-FCFC 62.5μm FC 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(FC/FC)
MRC-625-STST 62.5μm ST 종단 처리된 광케이블 테스트용 멀티모드 테스트 참고 코드(2m)(ST/ST)
MMC-50-SCSC 멀티모드 런치 케이블 50µm SC/SC
MMC-50-SCLC 멀티모드 런치 케이블 50µm SC/LC
MMC-50-LCLC 멀티모드 런치 케이블 50µm LC/LC
MMC-50-SCST 멀티모드 런치 케이블 50µm SC/ST
MMC-50-STST 멀티모드 런치 케이블 50µm ST/ST
MMC-50-SCFC 멀티모드 런치 케이블 50µm SC/FC
MMC-50-FCFC 멀티모드 런치 케이블 50µm FC/FC
MMC-50-SCE2K 멀티모드 런치 케이블 50µm SC/E2K
MMC-62-SCSC 멀티모드 런치 케이블 62.5μm SC/SC
MMC-62-SCLC 멀티모드 런치 케이블 62.5μm SC/LC
MMC-62.5-LCLC 멀티모드 런치 케이블 62.5μm LC/LC
MMC-62-SCST 멀티모드 런치 케이블 62.5μm SC/ST
MMC-62.5-STST 멀티모드 런치 케이블 62.5μm ST/ST
MMC-62-SCFC 멀티모드 런치 케이블 62.5μm SC/FC
MMC-62.5-FCFC 멀티모드 런치 케이블 62.5μm FC/FC

직사각형 광 포트가 있는 구형 미터용 LC 어댑터. MMC-50-SCLC 또는 SC 대 LC 런치 케이블이나 MMC-62-SCLC 런치 케이블을 사용하십시오

Fiber OneShot PRO™ 및 Fiber QuickMap™용 부속품

모델 설명
NFC-Kit-Box 광선로 클리닝 키트
PA-SC 나사 탈착식 SC 어댑터 (직사각형 스타일의 구형 미터용 아님)
PA-LC 나사 탈착식 LC 어댑터(직사각형 스타일의 구형 미터용 아님)
PA-FC 나사 탈착식 FC 어댑터 (직사각형 스타일의 구형 미터용 아님)
PA-ST 나사 탈착식 ST 어댑터 (직사각형 스타일의 구형 미터용 아님)
